Условие задачи
Расчет резистивной цепи методом преобразования
Для электрической цепи, схема которой изображена на рисунке 1, выполнить следующее:
1. Определить входное сопротивление или входную проводимость относительно зажимов источника.
2. Определить напряжения и токи на всех участках цепи, используя закон Ома.
3. Произвести проверку полученного решения, рассчитав баланс мощности.

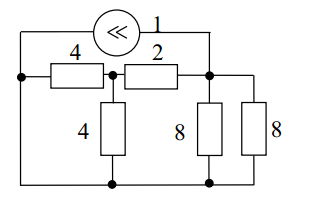

Рисунок 1 – Схема электрической цепи
Ответ
1. Изобразим схему электрической цепи, обозначив на ней условные обозначения элементов и направления токов в ветвях (см. рис. 2).

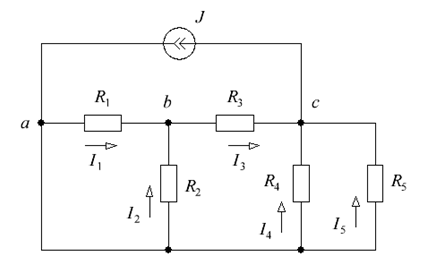

Рисунок 2 Расчетная схема электрической цепи
2. Определим входную проводимость относительно зажимов источника.
Выполним преобразование цепи к узлам аc, на которых размещен источник тока.
Сопротивления R1 и R2 соединены параллельно:
