Расчет трехфазной цепи синусоидального тока

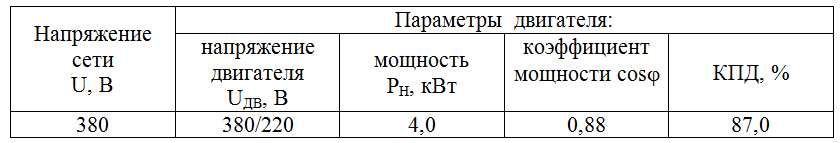

Напряжение сети и параметры двигателя

Сопротивления линии и печи

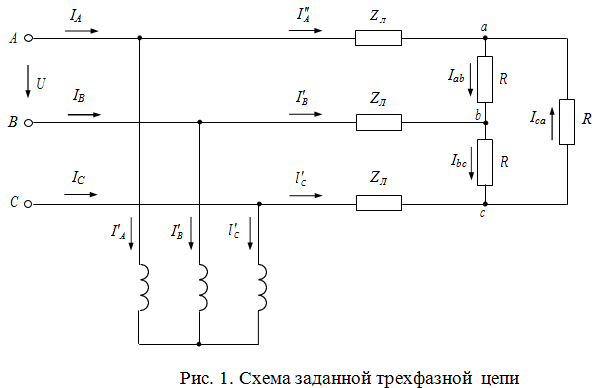

В начале трехфазной сети с линейным напряжением U подключен электродвигатель, а в конце линии – электрическая печь, фазы которой соединены треугольником.

1.                 Выбрать схему соединения обмоток электродвигателя и начертить схему заданной цепи.

2.                 Вычислить:

2.1.            Линейные токи электродвигателя;

2.2.            Линейные токи печи;

2.3.            Входные токи цепи;

2.4.            Фазные токи печи;

2.5.            Падения напряжения в линии;

2.6.            Фазные (линейные) напряжения на зажимах печи;

2.7.            Потери активной мощности в линии.

3.                 Построить:

3.1.            Векторную диаграмму фазных и линейных напряжений цепи;

3.2.            Векторную диаграмму линейных токов двигателя;

3.3.            Векторную диаграмму фазных и линейных токов печи.

4.                 В аварийном режиме при обрыве фазы са печи:

4.1.            Определить линейные токи несимметричной нагрузки и построить векторную диаграмму фазных напряжений и токов.

4.2.            Определить входные токи цепи.
