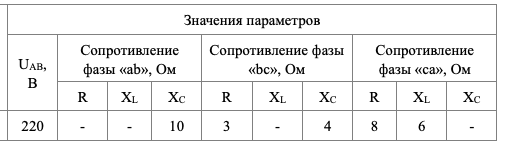

Для заданной электрической схемы (рис. 3.4) с известными параметрами (табл. 3.2) определить линейные и фазные токи.
Вычислить активную, реактивную и полную мощности трехфазной цепи. Построить векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

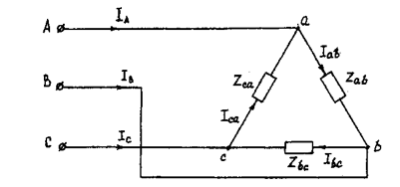

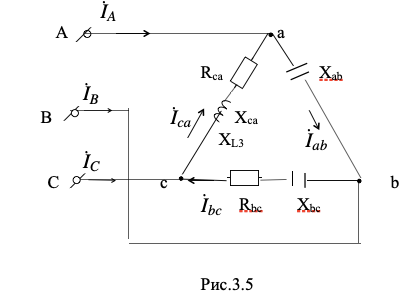

Рис. 3.4. Соединение фаз приемника треугольником
Решение:
Линейное напряжение генератора ŮAB = 220В,
Zab = -j10 Ом, Zbc=(3 -j4) Ом, ZCA = (8+j6) Ом
Записываем комплексы фазных напряжений приемника, В
Ůab= ŮAB=220;
Ůbc= ŮBC=220e-j120;
Ůca= ŮCA=2200ej120.
Вычисляем фазные токи приемника по формулам, А:
İab= Ůab/ Zab=220/-j10=j22A;
İbc= Ůbc/ Zbc=220e-j120/(3-j4)=17,28-j40,46=44e-j66,87;
İca= Ůca/Zca=220ej120/(8+j6)=2,63+j21,84=22ej83.
Вычисляем линейные токи ...
