Условие задачи

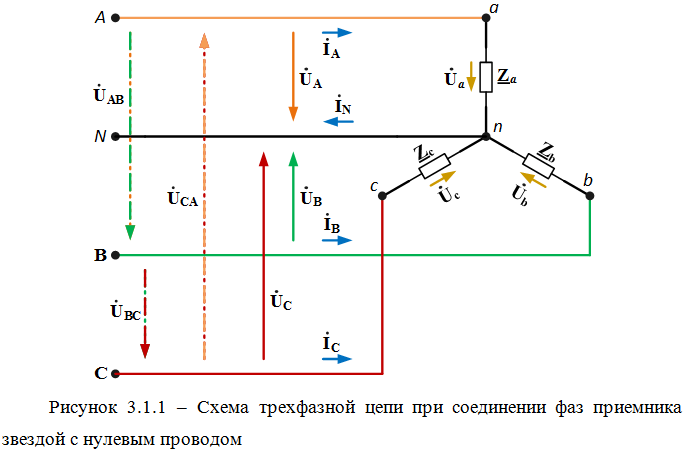

1. Для заданной электрической схемы (рис. 3.1.1) с известными параметрами (табл. 3.1.1) определить токи и напряжения в четырехпроводной цепи.
Вычислить активную, реактивную и полную мощности цепи.
Построить в масштабе векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.
2. Определить фазные напряжения и токи после обрыва нейтрального провода.
Построить векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

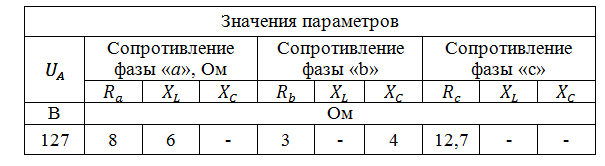

Таблица 3.1.1 – Исходные параметры цепи
Ответ
1. Расчет цепи с нейтральным (нулевым проводом)
Рассмотрим режим работы трехфазной цепи с симметричной системой напряжений генератора при соединении нагрузки способом звезда при несимметричной смешанной нагрузке с нулевым проводом.

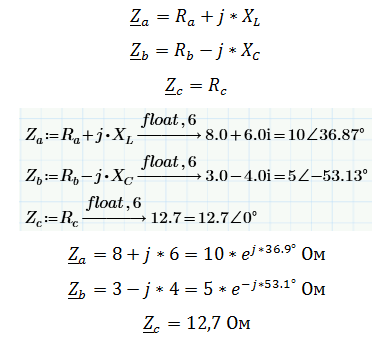

Запишем сопротивления фаз нагрузки в комплексной форме:
Запишем фазные напряжения в комплексном виде.
Фазные напряжения генератора и нагрузки при соединении звездой равны.
