Условие задачи
Рассчитать электрическую цепь, схема которой изображена на рис. 2.1, по данным таблицы 2.1. Построить векторную диаграмму. Подсчитать баланс мощностей.

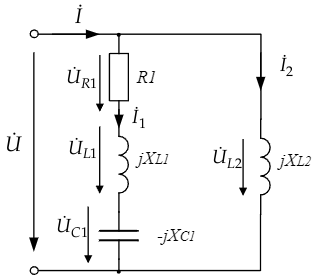

Рисунок 2.1

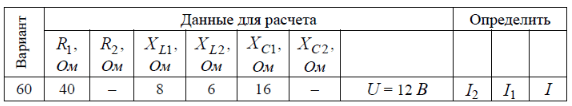

Таблица 2.1
На схеме показаны только заданные элементы.
Ответ

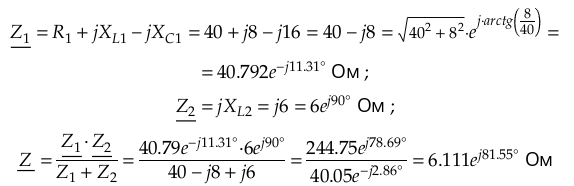

1) Определим комплексные сопротивления первой ветви Z1 , второй ветви Z2 и эквивалентное сопротивление цепи Z:
2) Принимаем начальную фазу заданной величины u =0, тогда:
U̇ =12 ej0 =12 В.
3) Входной ток İ по закону Ома равен:
