Условие задачи

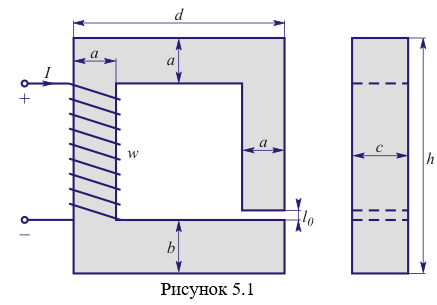

Рассчитать неразветвленную неоднородную магнитную цепь с постоянной магнитодвижущей силой.

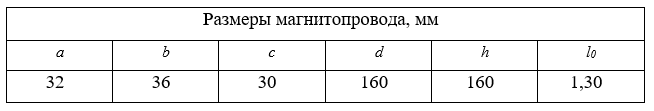

Таблица 5.1 – Размеры магнитопровода

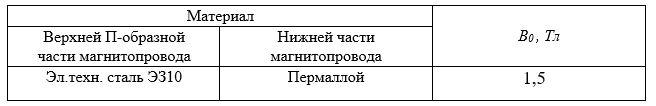

Таблица 5.2 – Характеристика магнитопровода

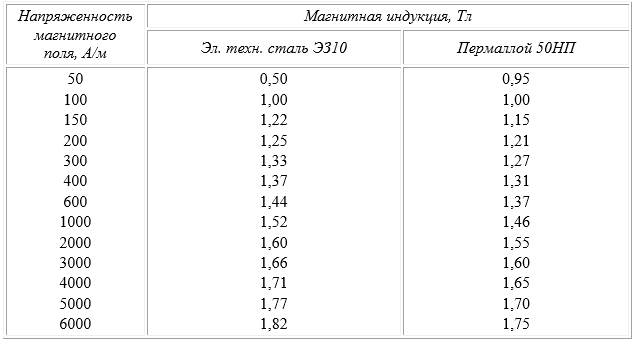

Таблица 5.3 – Характеристики материалов магнитопровода
Ответ

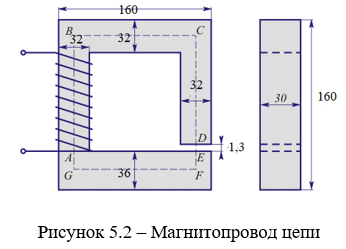

Вычерчиваем магнитопровод цепи (рис. 5.2) с учетом его размеров.
Определяем длины верхнего lB и нижнего lH участков магнитопровода (по средней линии магнитопровода):
Определяем поперечные речения верх...
