Рассчитать параметры короткого замыкания: действующее значение периодической составляющей Iпо, установившееся значение периодической составляющей I∞, ударный ток КЗ, мощность КЗ для схемы своего варианта в точке К1.
«Рассчитать параметры короткого замыкания: действующее значение периодической составляющей Iпо, установившееся значение периодической составляющей I∞, ударный ток КЗ, мощность КЗ для схемы своего варианта в точке К1.»
- Электроника, электротехника, радиотехника
Условие:
Рассчитать параметры короткого замыкания: действующее значение периодической составляющей Iпо, установившееся значение периодической составляющей I∞, ударный ток КЗ, мощность КЗ для схемы своего варианта в точке К1. Номер варианта определить по последней цифре шрифта зачетной книжки. Составить таблицу «Результаты расчета токов короткого замыкания».
Генераторы: G1, G2
Трансформаторы: Т1, Т2,
Sт1= Sт2=10 МВА
Uк1=Uк2=10,5%
Линии Л1, Л2:
L1=L2=70 км
Сопротивление линий: х0=0,4 Ом/км
U1=10кВ; U2=110 кВ
Решение:

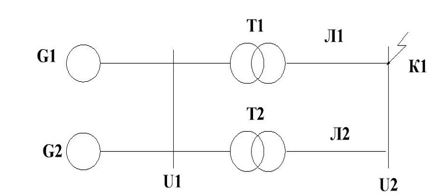

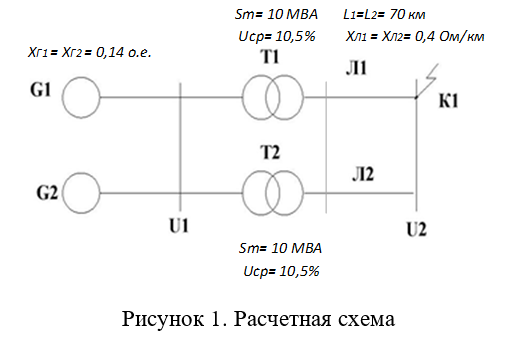

Составляю расчетную схему:

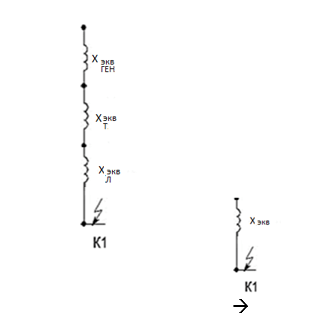

Составляем схему замещения:
Рисунок 2. Преобразованная схема замещения
Задаюсь базисной мощностью Sб= 100 МВА
Параметры схемы замещения:
Sб=100 МВА.
