Условие задачи

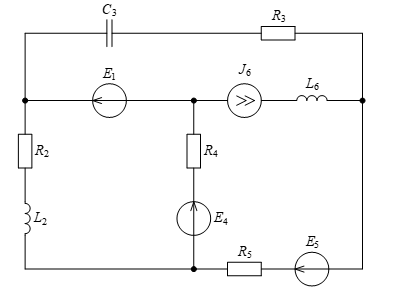

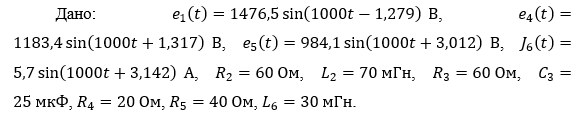

Рассчитать токи в заданной схеме методом контурных токов или методом узловых потенциалов и неизвестный ток в одной из ветвей методом эквивалентного источника. Построить векторную диаграмму токов для одного из узлов. Определить показания приборов. Составить уравнение баланса мощностей.
В ответе указать значения токов в комплексной и во временной формах.
Ответ

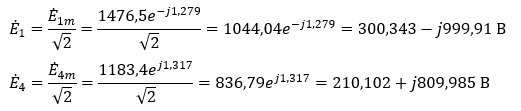

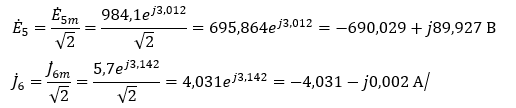

Представим токи и ЭДС источников в комплексной форме:
Определяем сопротивления реактивных элементов:
