Условие задачи
Рассчитать заданную электрическую цепь. При этом:
1. Указать условные положительные направления токов в ветвях и напряжений на резисторах;
2. Определить токи в ветвях, используя метод контурных токов или метод непосредственного применения законов электрических цепей по своему усмотрению. Обосновать выбор метода;
3. Рассчитать мощности всех источников и приемников в электрической цепи;
4. Составить баланс мощности;
5. Указать режимы работы источников электроэнергии (генерирование, потребление).
Параметры элементов цепи:
E1=E2=36 В; R1=R2=2 Ом; R3=R4=3 Ом; R5=R6=4 Ом.

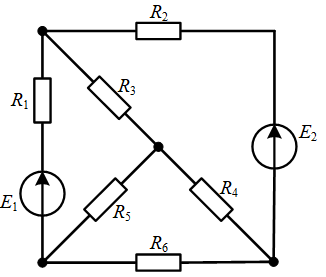

Рис.1. Схема заданной электрической цепи
Ответ
1. Указать условные положительные направления токов в ветвях и напряжений на резисторах;
Указываем условные положительные направления токов в ветвях и напряжений на резисторах (рис. 2);

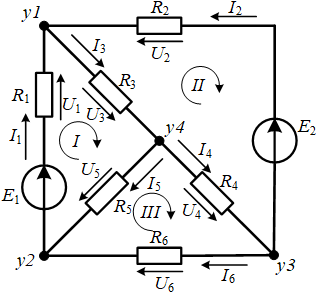

Рис. 2.
2. Определить токи в ветвях, используя метод контурных токов или метод непосредственного применения законов электрических цепей по своему усмотрению. Обосновать выбор метода;
Обозначим на схеме узлы электрическ...
