Условие задачи

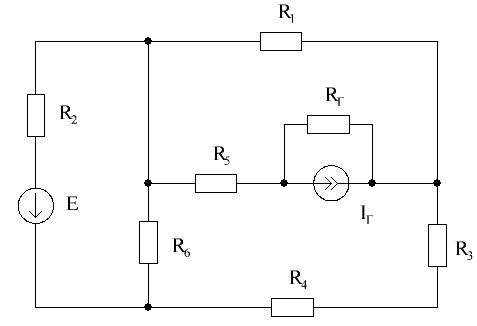

На рисунке 1 приведена схема резистивной цепи в режиме постоянного тока. Выполните следующее:
1. Перерисуйте схему своего варианта. Выпишите значения элементов схемы. Внутреннее сопротивление источника тока равно 100 кОм.
2. Составьте систему уравнений электрического равновесия цепи на основе законов Кирхгофа.
3. Составьте и проверьте баланс мощности для исходной схемы.
Таблица 1 – Исходные данные
Ответ
Составление уравнений электрического равновесия цепи на основе законов Кирхгофа.
Внутреннее сопротивление источника тока Rг = 100 кОм много больше остальных сопротивлений схемы, поэтому оно практически не будет влиять на распределение токов в цепи и им можно пренебречь. Тогда схема может быть заменена эквивалентной, более удобной для расчетов.

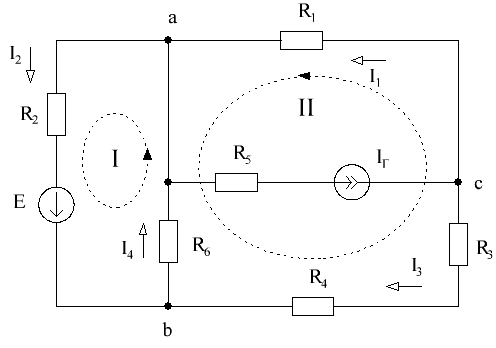

Указываем направление токов в схеме на рисунке 2.
Рисуно...
