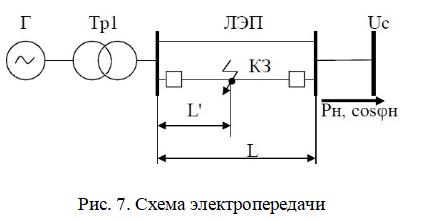

Станция работает через электропередачу на систему неограниченной мощности и передает в систему мощность Рн, cosφн (рис. 7). Требуется: - рассчитать и построить угловые характеристики активной мощности

Станция работает через электропередачу на систему неограниченной мощности и передает в систему мощность Рн, cosφн (рис. 7).

Требуется:

- рассчитать и построить угловые характеристики активной мощности для исходного, аварийного и послеаварийного режимов;

- определить предельное время отключения трехфазного короткого замыкания, которое произошло на расстоянии L' от начала одной из цепей ЛЭП.

Все величины заданы в относительных единицах.

Хс = 2.6;

Рно = 0.5;

Qно = 0.5;

U = 10 кВ.

Расчет параметров элементов схем замещения провести в точных относительных единицах.

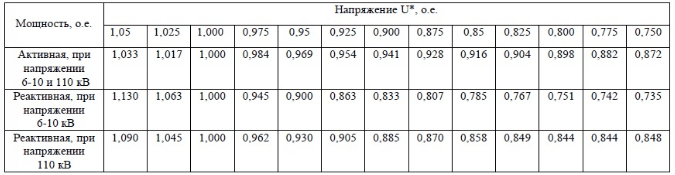

Табл.3. Статические характеристики комплексной нагрузки
