Структурная схема надежности системы электроснабжения предприятия имеет вид: В схеме каждая из дублируемых ветвей системы пропускает одинаковую мощность.

23 января 2025
Электроника, электротехника, радиотехника

Условие:

Структурная схема надежности системы электроснабжения предприятия имеет вид:

В схеме каждая из дублируемых ветвей системы пропускает одинаковую мощность.

В схеме каждая из дублируемых ветвей системы пропускает одинаковую мощность. Формулы для расчета капитальных и эксплуатационных затрат приведены в таблице, где Р – номинальная мощность элемента в МВт.

Экономические данные элементов

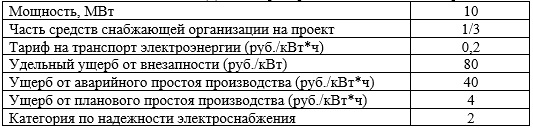

Данные предприятия и снабжающей организации

Требуется оценить экономическую целесообразность дублирования элементов в структурной схеме (сравнить не менее 3 наиболее целесообразных вариантов). Расчеты провести на период 10 лет, считая норму дисконта 0,1, а прогнозируемый уровень инфляции 5 % в год.

Решение:

Согласно структурной схеме надежности элемент 5 и элементы 1-4 взаимно резервируют функции друг друга. Для предприятий 2-ой категории по надежности электроснабжения наличие дублирования обосновывается при технико-экономическом сравнении вариантов. Поэтому можно рассматривать схемы:

вариант 1 ‒ с взаимным резервированием;

вариант 2 только с ветвью 5.

Из решения задачи 2 выберем необходимые данные о надежности сравниваемых вариантов.

Вариант 1

Частота отказов системы
