Условие задачи
Для привода производственного механизма электродвигатель должен развивать периодически изменяющуюся мощность (см. таблицу): Р1 – в течение времени Т1, Р2 – в течение времени Т2, затем Р3 (Т3), Р4 (Т4). Далее цикл повторяется, Скорость вращения приводного вала механизма должна быть постоянной, равной n. Механизм устанавливается на открытой площадке на расстоянии L от распределительного пункта трехфазной сети с линейным напряжением Uн.
Требуется:
1. Выбрать для привода механизма асинхронный двигатель с короткозамкнутым ротором, проверив его по перегрузочной способности.
2. Выбрать по условию допустимого нагрева сечение кабеля, который нужно проложить в земле.
3. Проверить сечение жил питающего двигатель кабеля по допустимой потере напряжения DU (при максимуме нагрузки).

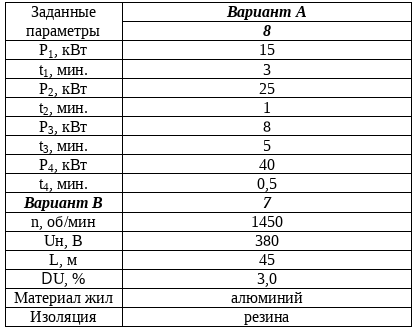

Исходные данные.
Ответ

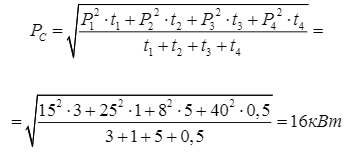

Рассчитаем среднеквадратичную мощность двигателя:
Выбираем асинхронный электродвигатель 4АН160М4У3.
Технические характеристики асинхронного двигателя.
Номинальный момент двигателя:
