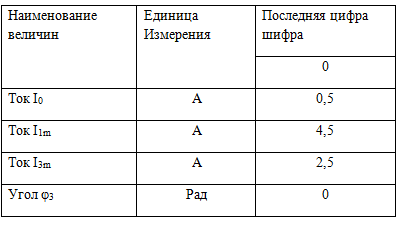

В цепь несинусоидального тока включены: амперметр магнитоэлектрической системы и амперметр электродинамической системы. Построить в масштабе в одних осях координат графики заданного тока i= f(t) за время одного периода основной гармоники тока.

В цепи рис. 1 ЭДС источников питания равны и внутренние сопротивления: Отдельные ветви цепи могут быть разомкнуты с помощью выключателей . Сопротивления в пассивных ветвях: Определить по методу непосредственного применения законов Кирхгофа токи в ветвях

1) определить токи в ветвях (их значение и фактическое положительное направление) при помощи комплексного метода; 2) построить векторную диаграмму токов для любого узла схемы; 3) построить векторную диаграмму напряжений для любого контура схемы;

Рассчитать токи в ветвях заданной схемы методом узловых потенциалов (методом двух узлов). Проверку правильности решения провести по первому закону Кирхгофа.
