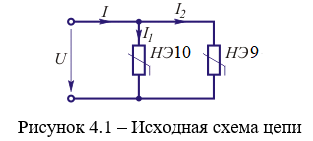

В цепи, общая схема которой приведена на рис. 4.1, по заданному значению тока I = 8 А определить напряжение U и токи I1, I2 в ветвях цепи. Числовые значения ВАХ нелинейных элементов приведены в табл. 4.1.

23 января 2025
Электроника, электротехника, радиотехника

Условие:

В цепи, общая схема которой приведена на рис. 4.1, по заданному значению тока I = 8 А определить напряжение U и токи I₁, I₂ в ветвях цепи. Числовые значения ВАХ нелинейных элементов приведены в табл. 4.1.

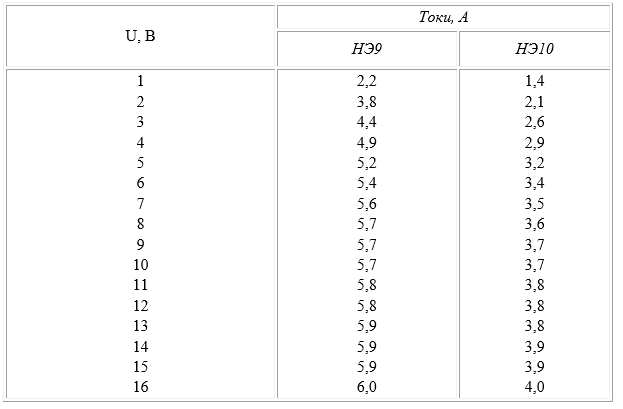

Таблица 4.1 - Вольт-амперные характеристики нелинейных элементов

Решение:

В осях координат U, I построим ВАХ нелинейных элементов I(U1) и I(U2), согласно данным табл. 4.1 и ВАХ всей цепи I(U) (рис. 4.2). Характеристика I(U) строится на основе первого закона Кирхгофа: для каждого фиксированного, значения напряжения U значение общего тока I равно сумме токов в ветвях. Таким образом, для построения кривой I(U) задаем ряд значений напряжени...
