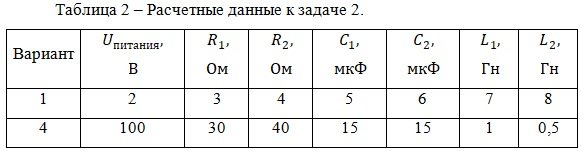

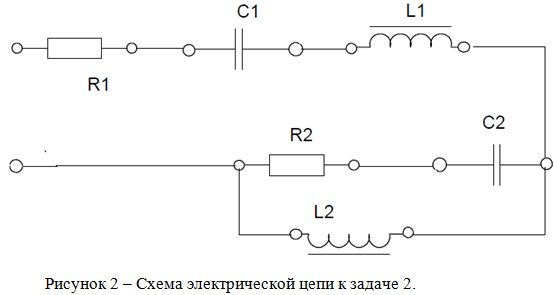

В электрической цепи, представленной на рисунке два, известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях.

Исходные данные: к источнику переменного тока с напряжением U параллельно подключены два приемника. Первый из них имеет параметры R1, X1L, X1C, второй – R2, X2L, X2C (рис. 1).

Линия с автоматом типа АЕ и РУ типа ШОС4 Дано: РУ типа ШОС4-63-44-УЗ: lн = 63 А; Vн = 380/220 В; iу.доп = 5 кА ; lн.шт = 25 А. Требуется: • изобразить схему линии ЭСН; • выбрать АЗ типа АЕ; • выбрать проводник типа ППВ.
