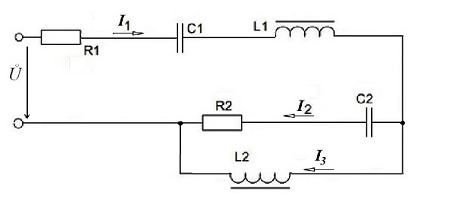

В электрической цепи, представленной на рисунке, известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях. Частота сети питания f = 50 Гц. При решении задачи использовать теорию комплексных чисел.

Выпрямитель подключен к сети с напряжением U1=220 В.По заданным значениям сопротивления нагрузкиRН= Rd=2 кОм=2∙103 Оми среднего тока нагрузки IН= Id=140 мА=140∙10-3 А определить коэффициент трансформации трансформатора КТР и необходимые параметры

Рассчитать цепь методом непосредственного применения законов Кирхгофа. Составить баланс мощностей. Схема электрической цепи приведена на рис. 1. Параметры цепи: E1=9, В; Е5 = 45, В; R1 = 19,5, Ом; R2 = 7,5, Ом; R3 = 13,5, Ом; R4 = 10,5, Ом; R5 = 15, Ом;

Электрическая схема, изображенная на рисунке состоит из источников питания с эдс E1, E2 и E3, внутренними сопртивлениями r1, r2 и r3, а также резисторов R1 и R2. определить силы токов в ветвях, напряжение на резисторах R1 и R2 и мощности нагрева в
