Условие задачи
В электроприводе производственного агрегата используется асинхронный двигатель трехфазного тока с короткозамкнутым ротором. Двигатель работает в номинальном режиме при линейном напряжении UЛ = 380 В и при промышленной частоте f = 50 Гц.
Используя данные электродвигателя, выбрать сечение питающих проводов и номинальный ток плавких вставок предохранителей. Построить график зависимости вращающего момента от скольжения М = f(S), предварительно вычислив номинальное и максимальное значения момента, пусковой момент, а также значения вращающего момента при скольжении, равном 0,2; 0,4; 0,6 и 0,8.

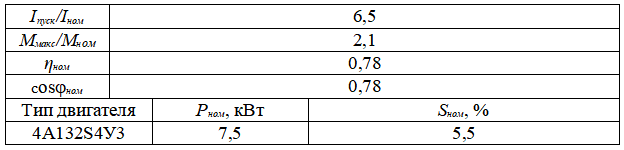

Таблица 1 – Исходные данные.
Ответ
Номинальная скорость вращения двигателя:
Номинальный ток двигателя:
Выбираем медный трехжильный провод сечением 2,5 мм2 и допустимой токовой нагрузкой 25 А.
Рассчитаем пусковой ток двигателя:
