В ЭП2, присоединенном к сети 380/220 В (см. рис.) произошло одно-фазное замыкание на металлический корпус. Емкостное сопротивление изоляции одного провода: Хс =2000Ом.а) Пренебрегая сопротивлением ответвления к ЭП2, определить ток замыкания и напряжение

Дата добавления: 22.11.2023

Условие задачи

В ЭП2, присоединенном к сети 380/220 В (см. рис.) произошло одно-фазное замыкание на металлический корпус. Емкостное сопротивление изоляции одного провода: Хс =2000Ом.
а) Пренебрегая сопротивлением ответвления к ЭП2, определить ток замыкания и напряжение косвенного прикосновения.
б) Определить ток трехфазного КЗ.

Ответ

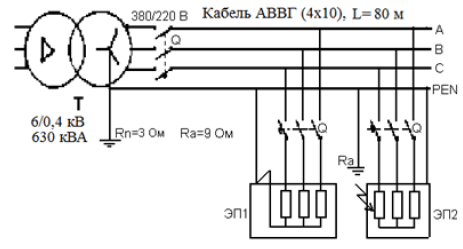

На рисунке изображена схема сети TNC (корпуса ЭП занулены и заземлены). Сопротивление прямой последовательности трансформатора 630 кВА, приведенное к стороне 0,4 кВ определено в разделе 1.2: Zт=3,2 + j13,5 мОм (модуль Zт = 14 мОм).
У трансформаторов со схемой треугольник-звезда сопротивления всех трёх последовательностей равны между собой. Поэтому полное сопротивление трёх последовательностей ZT=3∙Zm=3∙14=42 мОм.

В соответствии с табл. П1.3 кабель АВВГ(4х10): r0=3,1 мОм/м, х0=0,073 м...
