В расчетной работе необходимо по полученным результатам (задания 1) обосновать количество силовых трансформаторов для ГПП, на основе технико-экономического сравнения вариантов выбрать тип и мощность трансформаторов для ГПП.

5 марта 2025
Электроника, электротехника, радиотехника

Условие:

Таблица 1.

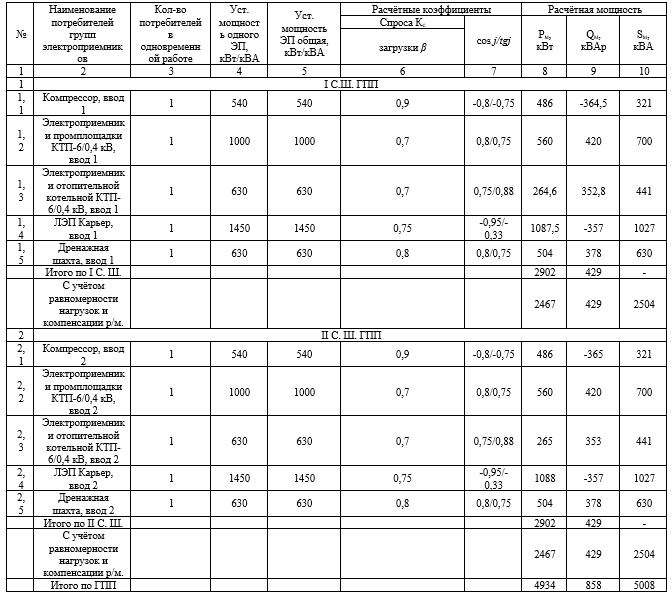

Полученные результаты расчётной работы № 1

Дополнительные сведения:

- напряжение питающих ЛЭП – 35 кВ;

- протяженность питающих ЛЭП (от РПС до ГПП) – 30 км;

- мощность короткого замыкания на шинах РПС – 200 МВ·А;

- рассмотреть необходимый объём, уставки и чувствительность РЗиА СД.

Решение:

Для повышения надежности электроснабжения главную понижающую подстанцию ГПП выполним двухтрансформаторными с трансформаторами одинаковой мощности, что необходимо для обеспечения однотипности применяемого на ГПП электрооборудования. Силовые трансформаторы разместим на территории открытого распределительного устройства (ОРУ) напряжением 35-110 кВ. В нормальном режиме оба трансформатора работают раздельно на разные секции шин закрытого распределительного устройства ЗРУ-6 кВ. В электротехническом помещении ЗРУ-6 кВ устраивается секционированная система шин, состоящая из двух секций, между которыми...
