Условие задачи
В сеть переменного тока частотой f = 50 Гц последовательно включены резистор и конденсатор. Полная мощность цепи S = 80 ВА, ток I = 2 А, коэффициент мощности цепи cosφ = 0,8. Определить емкостное сопротивление ХC, конденсатора, активное сопротивление резистора R, полное сопротивление цепи Z; напряжение U, активную Р и реактивную Q мощности. Начертить схему цепи с приборами для измерения тока, напряжения и активной мощности. Построить векторную диаграмму тока и напряжений в масштабе mu = 8 В/см. Построение кратко пояснить.
Дано: f = 50 Гц, S = 80 ВА, I = 2 А, cosφ = 0,8.
Ответ

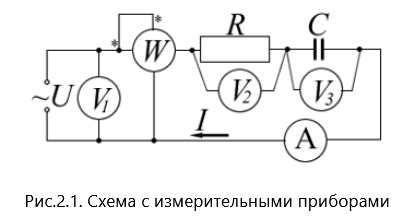

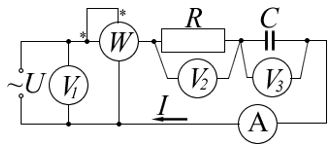

В заданной схеме - это амперметр, включенный последовательно в цепь, - это вольтметр для измерения напряжения питания, - вольтметр для измерения напряжения на активном сопротивлении R, - вольтметр для измерения напряжения на емкостном элементе С, - ваттметр для измерения активной мощности.
