В сеть с напряжением U включены последовательно два приемника, имеющие активные сопротивления r_1 и r_2 и реактивные x_L и x_С. Определить показания приборов, включенных в схему, активную и реактивную мощность каждого приемника
«В сеть с напряжением U включены последовательно два приемника, имеющие активные сопротивления r_1 и r_2 и реактивные x_L и x_С. Определить показания приборов, включенных в схему, активную и реактивную мощность каждого приемника»
- Электроника, электротехника, радиотехника
Условие:

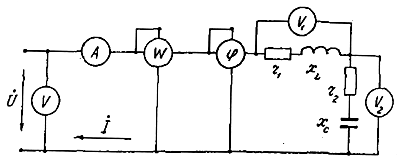

В сеть с напряжением U включены последовательно два приемника, имеющие активные сопротивления r1 и r2 и реактивные xL и xС.
Определить показания приборов, включенных в схему, активную и реактивную мощность каждого приемника и всей цепи и коэффициент мощности cos φ всей цепи. Построить векторную диаграмму на комплексной плоскости.
Дано:
u = Umsin ωt; f = 50Гц U= 200 B
r1 =20 Ом; хL = 15 Ом; r2 = 10 Ом; хC = 8 Ом;
Решение:

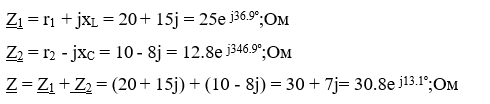

1. Определяем комплексное сопротивление приемников и полное сопротивление цепи
2. Определим комплекс напряжения, приложенного к цепи;
3. Находим комплекс тока в цепи.
