Условие задачи

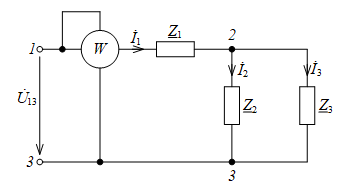

В соответствии с исходными данными выполнить расчет линейной электрической цепи однофазного синусоидального тока со смешанным соединением активных и реактивных элементов символическим методом, а именно:
1) составить схему замещения электрической цепи;
2) рассчитать напряжения на всех участках цепи и на отдельных элементах, токи во всех ветвях схемы;
3) проверить правильность определения токов, используя первый закон Кирхгофа;
4) определить показание ваттметра;
5) составить баланс активных и реактивных мощностей;
6) построить в масштабе векторную диаграмму токов и напряжений в цепи.
Дано:
Ответ

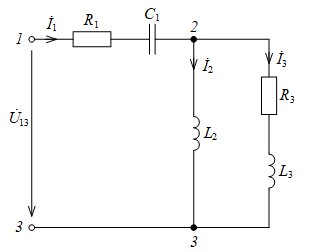

1) Составляем схему замещения электрической цепи.
2) Рассчитываем напряжения на всех участках цепи и на отдельных элементах, токи во всех ветвях схемы;
Угловая частота переменного тока:
Сопротивления реа...
