Условие задачи

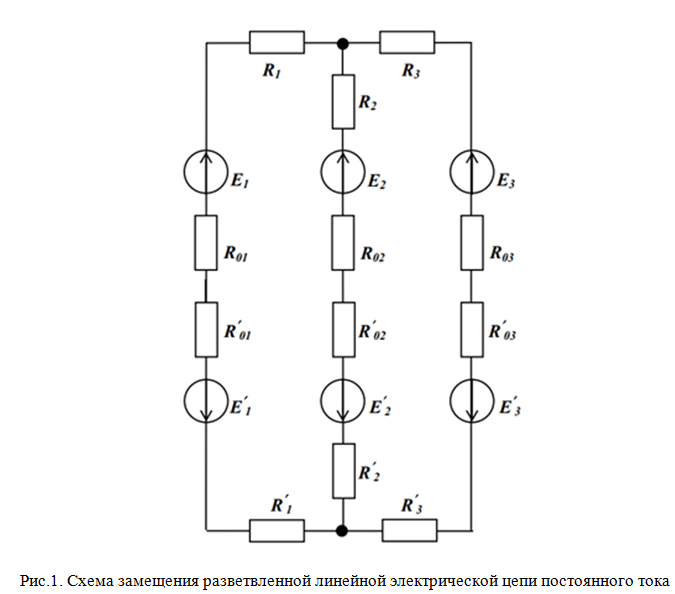

В схеме замещения цепи имеются источники ЭДС Е, внутренние сопротивления и сопротивления приемников электрической энергии.
Определить:
- токи во всех ветвях методом непосредственного применения законов Кирхгофа;
- мощности источников и приемников электрической энергии
Осуществить проверку правильности расчета цепи, составив уравнение баланса мощностей.
Исходные данные в схеме замещения цепи, представленной на рис. 2, соответственно равны:
E1 = 56 B, R01 = 0,5 Ом, E'1 = 88 B, R'01 = 0,5 Ом, R1 = 16 Ом, E2 = 96 B, R02 = 0,5 Ом, R2 = 15 Ом, E'3 = 12 B, R'03 = 0,5 Ом, R3 = 8,5 Ом.
Ответ

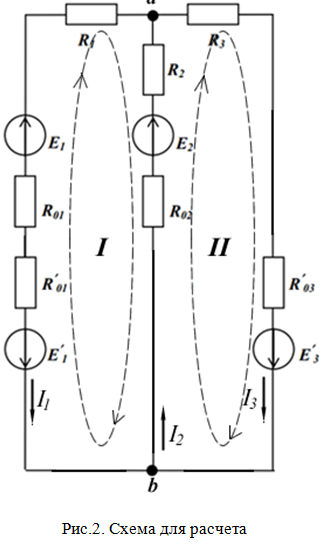

Составляем расчетную схему согласно данных варианта (рис.2):
1) Произвольно выберем направления токов в ветвях схемы замещения цепи. Запишем уравнение по первому закону Кирхгофа для узла а.
-I1 + I2 - I3 = 0 (1)
Для определения трех токов в трех ветвях составим недостающие уравнения по второму закону Кирхгофа для I-го и II-гo контуро...
