В трехфазную цепь переменного тока включен потребитель по схеме «звезда с нулевым проводом». Линейное напряжение сети U_Л, активные сопротивления фаз R_A, R_B, R_C, реактивные сопротивления фаз X_A, X_B, X_C заданы. Решать задачу символическим методом.

«В трехфазную цепь переменного тока включен потребитель по схеме «звезда с нулевым проводом». Линейное напряжение сети U_Л, активные сопротивления фаз R_A, R_B, R_C, реактивные сопротивления фаз X_A, X_B, X_C заданы. Решать задачу символическим методом.»
  • Электроника, электротехника, радиотехника

Условие:

В трехфазную цепь переменного тока включен потребитель по схеме «звезда с нулевым проводом».

Линейное напряжение сети UЛ, активные сопротивления фаз RA, RB, RC, реактивные сопротивления фаз XA, XB, XC заданы.

Решать задачу символическим методом.

Необходимо:

1.     Начертить схему.

2.     Определить фазные и линейные токи, ток в нулевом проводе.

3.     Определить мощности в каждой фазе Рф, Qф, Sф и всей цепи Р3ф, Q3ф, S3ф.

4.     Построить векторные диаграммы токов и напряжений на комплексной плоскости в масштабе.

Дано:

UЛ=660 B

фаза А: RA=4 Ом, XC=3 Ом,

фаза В: RВ=0 Ом, XL=10 Ом,

фаза С: RС=0 Ом, XL=10 Ом.

Решение:

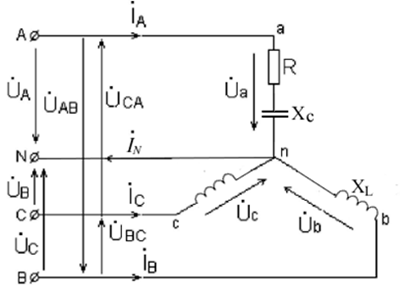

1. Строим расчетную схему (рис.1):

Рис.1. Расчетная схема

По заданной величине линейного напряжения определяем величину фазного напряжения на нагрузках фаз:

Тогда соответственно принимаем, что
