Условие задачи
В трехфазную четырехпроводную цепь с симметричным линейным напряжением Uл включены звездой сопротивления ra, rb, rc и xa, xb, xc. Определить фазные и линейные токи, ток в нейтральном проводе, активную мощность всей цепи и каждой фазы в отдельности. Построить векторную диаграмму токов и напряжений.
Дано: Uл=220 В; ra=1,5 Ом; rb=2 Ом; rc=3 Ом; xa=2 Ом; xb=1,5 Ом; xc=4 Ом.

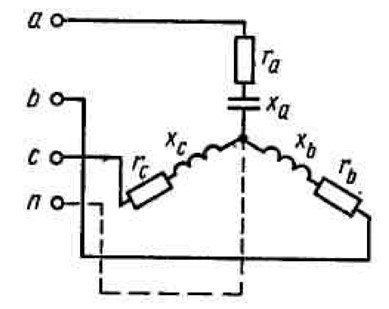

Рис. 3.1. Схема трехфазной четырехпроводной цепи
Ответ
При соединении фаз приемника по схеме звезда с нейтральным проводом фазное напряжение Uф связано с линейным Uл следующим соотношением:
при наличии нейтрального провода фазные напряжения одинаковы по величине при любом режиме работы приемника (как симметричном, так и несимметричном):
Ua=Ub=Uv=Uф=127,017 В
При этом фазные токи приемника совпадают (по величине и фазе) с соответствующими линейными ...
