В трехфазную сеть с линейным напряжением UЛ включили треугольником несимметричную нагрузку.. Начертить схему подключения потребителей. Определить фазные токи, углы сдвига фаз Начертить векторную диаграмму.
«В трехфазную сеть с линейным напряжением UЛ включили треугольником несимметричную нагрузку.. Начертить схему подключения потребителей. Определить фазные токи, углы сдвига фаз Начертить векторную диаграмму.»
- Электроника, электротехника, радиотехника
Условие:
В трехфазную сеть с линейным напряжением UЛ включили треугольником несимметричную нагрузку.. Начертить схему подключения потребителей. Определить фазные токи, углы сдвига фаз Начертить векторную диаграмму. По векторной диаграмме определить числовые значения линейных токов.
| Номер вар. |
RАB,Ом | RВC,Ом | XBC..L,Ом | XBC..c,Ом | RCA,Ом | XCA..L,Ом | XCA.c,Ом | UЛ,B |
| 22 | 8 | 5 | 2 | 5 | 3 | 11 | 2 | 380 |
Решение:
1. Начертим схему цепи согласно данных варианта.

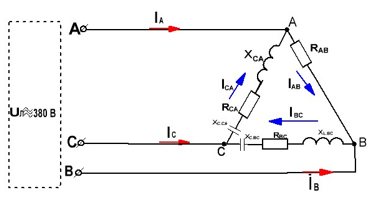

Рис.1. Схема цепи.

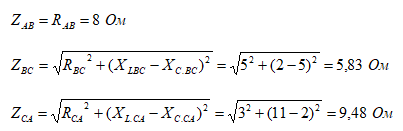

2. Определим полное сопротивление фаз :
3. Находим фазные токи, учитывая, что в схеме треугольник Uл=Uф=380 В
