В трёхфазную сеть с симметричной системой линейных напряжений Uл включён трёхфазный потребитель электроэнергии, фазы которого имеют комплексные сопротивления Za, Zb, Zc и соединены «звездой».
«В трёхфазную сеть с симметричной системой линейных напряжений Uл включён трёхфазный потребитель электроэнергии, фазы которого имеют комплексные сопротивления Za, Zb, Zc и соединены «звездой».»
- Электроника, электротехника, радиотехника
Условие:
В трёхфазную сеть с симметричной системой линейных напряжений Uл включён трёхфазный потребитель электроэнергии, фазы которого имеют комплексные сопротивления Za, Zb, Zc и соединены «звездой».
Определить:
1) линейные и фазные токи,
2) активную Р, реактивную Q и полную S мощности потребителя.
3) показания приборов: амперметра и вольтметра.
4) Построить векторную диаграмму токов и напряжений.
Таблица 1 - Исходные данные

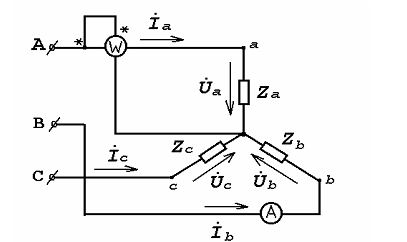

Рисунок 1 - Схема для расчета
Решение:
1. Определим линейные и фазные токи

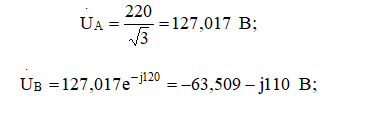

Напряжения в фазах генератора будут равны:
Так как нагрузка, соединенная в трехпроводную звезду, несимметричная, то системы фазных напряжений источника и потребителя ...
