Условие:

В высоковольтной трехпроводной цепи трехфазного тока необходимо измерить линейные токи, линейное напряжение, коэффициент мощности цепи и расход активной энергии всей цепи.

Подобрать для этой цели два измерительных трансформатора тока (ИТТ), два измерительных трансформатора напряжения (ИТН) и подключить к ним следующие измерительные приборы: два амперметра электромагнитной системы; два однофазных индукционных счетчика активной энергии; один трехфазный фазометр электромагнитной или электродинамической системы; один вольтметр электромагнитной системы.

Расстояние от трансформатора до измерительных приборов l (провод медный, сечением ), номинальное напряжение сети U₁ и линейный ток I₁ приведены в таблице Начертить схему включения ИТТ и ИТН в цепь, а также показать подключение к ним всех измерительных приборов.

Выполнить разметку зажимов обмоток ИТТ, ИТН, счетчиков и фазометра. Показать заземление вторичных обмоток ИТТ и ИТН.

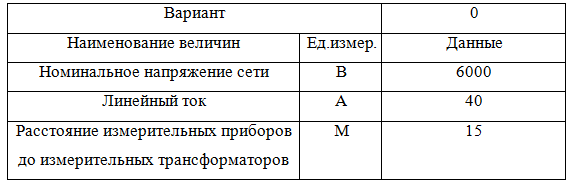

Исходные данные.

Решение:

При подборе измерительных трансформаторов тока необходимо учитывать, что для обеспечения правильности их работы общее сопротивление всех проводов и обмоток приборов во вторичной цепи не должно превышать номинальной нагрузки. Номинальной нагрузкой трансформатора тока называется наибольшее сопротивление, на которое может быть замкнута вторичная обмотка при условии, что погрешности его не превысили допустимых значений.
