Условие:

В задании требуется (решение требуется произвести всеми предложенными методами):

− вычислить токи в ветвях цепи (Рис 2.1) по законам Кирхгофа,

− вычислить токи в ветвях цепи метод узловых потенциалов,

− вычислить токи в ветвях цепи методом контурных токов,

− составить баланс мощностей для проверки правильности решения,

− построить потенциал-диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).

Решение:

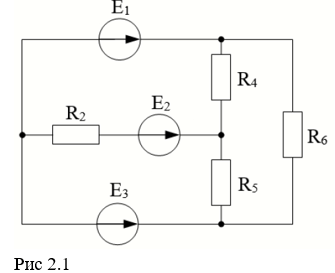

В исходной схеме (Рис 2.1) произвольно обозначим направления токов в ветвях схемы, обозначим узлы и пронумеруем контура (Рис 2.2)

Напишем систему линейных уравнений по законам Кирхгофа, обход контуров будем проходить против часовой стрелки
