Условие задачи

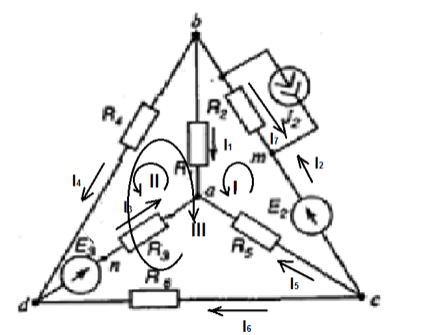

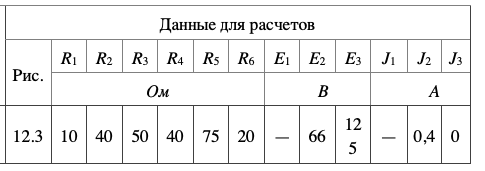

Для заданной электрической схемы и значений параметров ее элементов выполнить следующее:
1.Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы. Систему не решать.
2.Определить токи во всех ветвях схемы методом контурных токов (МКТ).
3.Определить токи во всех ветвях схемы методом узловых потенциалов (МУП).
4.Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить между собой.
5.Составить баланс мощностей в исходной схеме (схеме с источником тока), вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
6.Определить ток I1 в заданной схеме с источником тока, используя метод эквивалентного генератора.
7.Начертить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС.
Ответ
Составим уравнения по законам Кирхгофа
В данной схеме: узлов - 5, ветвей - 8, независимых контуров - 3.
Произвольно зададим направления токов в ветвях и направления обхода контуров.
Составим уравнения по первому закону Кирхгофа. При составлении уравнений "втекающие" в узел токи будем брать со знаком "+", а "вытекающие" - со знаком "-".
Для данной схемы количество уравнений по первому закону Кирхгофа р...
