Задана схема трехфазной цепи синусоидального тока (рисунок 1), в которой известны:  действующее значение линейного напряжения трехфазного источника UЛ, параметры  нагрузки и линии (таблица 1).

Задана схема трехфазной цепи синусоидального тока (рисунок 1), в которой известны:  действующее значение линейного напряжения трехфазного источника U_Л, параметры  нагрузки и линии (таблица 1).

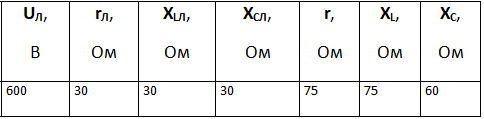

Таблица 1

Параметры трехфазной цепи

В задаче необходимо:

1. рассчитать токи в линии и фазах нагрузки, а также определить фазные и линейные напряжения  на нагрузке  (точки а, в, с) для двух случаев:

а) ключ К разомкнут;

б) ключ К  замкнут;

2. построить топографические диаграммы напряжений, совмещенные с векторными диаграммами токов для случаев «а» и «б»;

3. определить показания ваттметров для случаев «а» и «б»  и сравнить полученный результат с активной  мощностью, потребляемой нагрузкой.

рисунок 1
