Записать закон изменения ЭДС е(t) с учётом начальной фазы ψ, рассчитать ток в цепи, падения напряжений на всех элементах, составить баланс мощностей, определить активную, реактивную, полную мощности и коэффициент мощности цепи cosφ.

Таблица 2.1

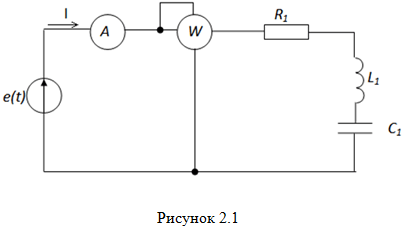

Для схемы электрической цепи, приведенной на рис. 2.1, используя любые значения R, L, С своего варианта, приведенные в таблице 2.1, необходимо:

I часть

1) записать закон изменения ЭДС е(t) с учётом начальной фазы ψ;

2) рассчитать ток в цепи, падения напряжений на всех элементах;

3) составить баланс мощностей, определить активную, реактивную, полную мощности и коэффициент мощности цепи cosφ;

4) построить топографическую диаграмму напряжений.

II часть

При заданных параметрах R и L, рассчитать резонансную емкость СРЕЗ и в этом режиме определить:

1) ток в цепи, падения напряжений на всех элементах цепи;

2) определить активную, реактивную, полную мощности и коэффициент мощности цепи cosφ;

3) объяснить свойства анализируемой цепи, соответствующие режиму резонанса. Построить топографическую диаграмму напряжений.

III часть

Теоретические вопросы:

1) записать формулировки законов Кирхгофа для цепи синусоидального тока;

2) дать объяснение коэффициенту мощности cosφ и пояснить его отличие от КПД;

3) изобразить треугольник сопротивлений и записать, как определяется угол сдвига между током и напряжением на участке цепи;

4) сформулировать условия возникновения резонанса напряжений;

5) перечислить отличительные свойства цепи в режиме резонанса напряжений.
