Условие:
Запишите показания вольтметров всех возможных модификаций при измерении напряжения сигнала, показанного на рисунке 1. Показания даже самого простого вольтметра должно быть представлено тремя значащими цифрами.

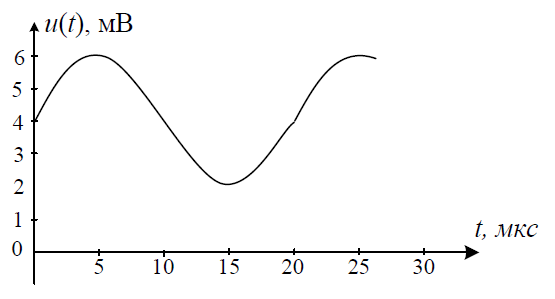

Рисунок 1 – Форма напряжения
Решение:
1. Вольтметр постоянного напряжения с открытым входом покажет среднее значение напряжения за период (постоянная составляющая):
2. Вольтметров постоянного напряжения с закрытым входом не существует.
3. Вольтметр с преобразованием среднеквадратического значения с открытым входом покажет среднеквадратическое (действующее) значение напряжения:
