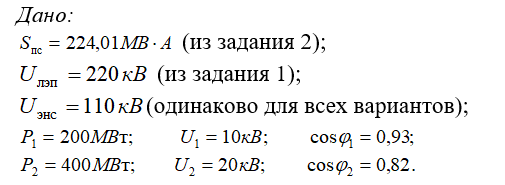

Условие задачи
Требуется:
- составить структурную схему ПС;
- выбрать трансформаторы;
- проверить АТ(при их наличии) на допустимость режима работы;
- определить коэффициенты загрузки трансформаторов.
Ответ

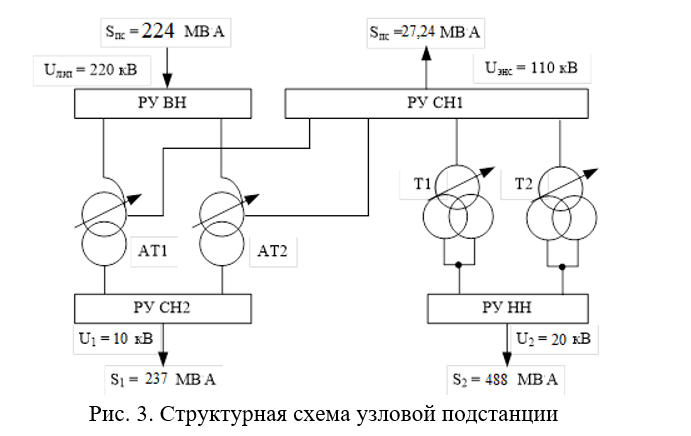

Составляется структурная схема узловой ПС для согласования четырёх различных напряжений (рис. 3), на неё наносятся необходимые данные.
Определяются полные мощности потребителей:
