Даны цилиндрический и сферический конденсатор (см. рис.). Заряд внутреннего цилиндра равен − 𝑞 Кл, заряд внешнего + 𝑞 Кл. Толщина стенки пренебрежимо мала.

7 февраля 2025
Физика

Условие:

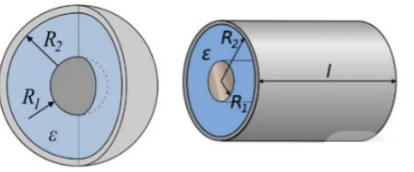

Даны цилиндрический и сферический конденсатор (см. рис.). Заряд внутреннего цилиндра равен − 𝑞 Кл, заряд внешнего + 𝑞 Кл. Толщина стенки пренебрежимо мала. Длина цилиндра равна 𝑙. Коэффициент диэлектрической проницаемости среды ε. Краевыми эффектами пренебречь.

Для каждого конденсатора рассчитать:

1) Распределение 𝐸(𝑟) в интервале от 0 до 1 метра, построить график

2) Распределение φ(𝑟) (приняв φ(0) = 0) в интервале от 0 до 1 метра, построить график

3) Емкость конденсатора

4) Энергию конденсатора

Исходные данные:

𝑅₁ = 0, 13 м, 𝑅₂ = 0, 77 м, 𝑙 = 0, 86 м, ℎ = 0, 07 м, 𝑞 = 53 Кл, ε = 1, 18.

Решение:

1) По теореме Гаусса для вектора электрического смещения, сторонний заряд, заключенный внутри замкнутой поверхности

где 𝑄 сторонний заряд, заключенный внутри замкнутой поверхности 𝑆

а) Для цилиндра выберем поверхность цилиндр радиуса r и высотой , коаксиальный с исходными цилиндрами. Так как вектор будет направлен перпендикулярно боковой поверхности цилиндра,
