Условие задачи

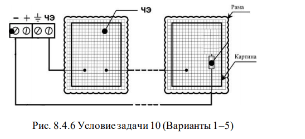

Извещатель ИО303-5 "Вернисаж" может использоваться для охраны картин в музеях. При этом чувствительными элементами (ЧЭ) являются электропроводящие экраны (металлические листы), размещенные за картинами и равные им по размерам. Максимальное количество охраняемых предметов определяется максимальным значением емкости ЧЭ, равной Cэ . Наибольшее число картин, которое может быть взято под охрану одним извещателем равно N. Картины представляют полотна формата (a×b). Приближенно емкость металлического листа площадью 1 м 2 , установленного на кирпичной стене, составляет C0 . Схема подключения картин представлена на рисунке 8.4.6. Найдите величины, отмеченные знаком вопроса в таблице 8.10.

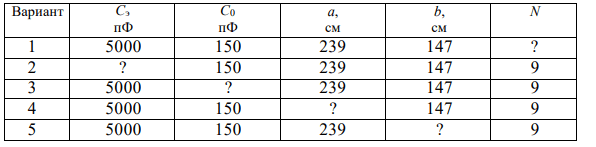

Таблица 8.10
Ответ
Дано:
Сэ = 5000 пФ = 5·10-9Ф
С0 = 150 пФ = 1,5·10-10Ф
S0 = 1м2
b = 147 см = 1,47 м
N = 9
Найти: а
Емкость конденсатора прямо пропорциональна площади пластин
Площадь картины равна S=a·b
Емкость конденсатора с площадью S0 равна
