Выполнить лабораторную работу

«Определение горизонтальной составляющей напряженности магнитного поля Земли»

Цель работы: изучение магнитного поля постоянного тока и применение закона Био-Савара-Лапласа для определения горизонтальной составляющей напряженности земного магнитного поля с помощью тангенс-гальванометра.

Данная работа может выполняться как на лабораторной установке, так и на электронном тренажере (виртуальной лабораторной установке) в системе ДО «ГЕКАДЕМ»

1. Установить плоскость витков тангенс-гальванометра в плоскости магнитного меридиана используя магнитную стрелку компаса.

2. Вращением лимба компаса добиться совпадение северного конца стрелки с нулем градусов на лимбе.

3. Включите электрическую цепь с помощью ключа S (рис. 7) и установите свой вариант задания нажатием на кнопку

4. Изменяя с помощью реостата (r) силу тока, добейтесь отклонения стрелки тангенс-гальванометра на угол приблизительно равный 30°. Полученное значение силы тока запишите в таблицу измерений.

5. Повторите измерения (аналогично п.4) для углов 45°, 60°.

6. Рассчитайте горизонтальную составляющую магнитного поля Земли по формуле (8) для всех углов 30°, 45° и 60°.

Параметры установки n = 30 и R= 14 см.

Класс точности миллиамперметра – 0,5. Значение Δα = 1º = 0,0175 рад.

7. Найдите среднее значение горизонтальной составляющей

8. Рассчитайте абсолютную ∆H₀ и относительную ε погрешности и представьте результат измерения в виде доверительного интервала:

9. Воспользуйтесь полученными данными, таблицей значений составляющих магнитного поля Земли и определите в какой обсерватории (городе) проводили измерения.

10. Сделать выводы и написать отчет.

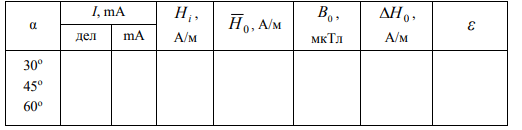

Таблица
