В цепи, схема которой изображена на рисунке 3, все резисторы имеют одинаковые сопротивления R. ЭДС источника E, а его внутреннее сопротивление r. Напряжение на зажимах a и b равно U_ab, напряжение на
«В цепи, схема которой изображена на рисунке 3, все резисторы имеют одинаковые сопротивления R. ЭДС источника E, а его внутреннее сопротивление r. Напряжение на зажимах a и b равно U_ab, напряжение на»
- Физика
Условие:
В цепи, схема которой изображена на рисунке 3, все резисторы имеют одинаковые сопротивления R. ЭДС источника E, а его внутреннее сопротивление r. Напряжение на зажимах a и b равно U_ab, напряжение на резисторах и токи в них соответственно равны U1, U2, U3, U4, U5, U6 и I1, I2, I3, I4, I5, I6. Определить величины, обозначенные в таблице 3 знаком вопроса.

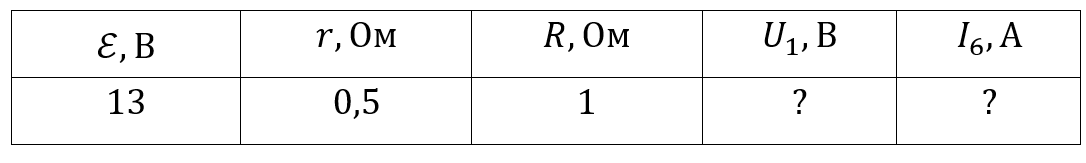

Таблица 3.
Решение:
По методу свертывания схемы цепи вычислим общее сопротивление цепи.
R4, R5, R6 соединены последовательно, поэтому можно их заменить эквивалентным сопротивлением R456=R4 + R5 + R6 = 3R ==3 Ом. (рис. 3, б).
R456 и R3 подключены параллельно, поэтому
