Центробежный насос 1 подает воду. Определить максимально возможную высоту установки насоса над уровнем воды, исходя из условия, что давление воды при входе в насос должно быть на 20 выше давления парообразования.

8 ноября 2024
Гидравлика

Условие:

Центробежный насос 1 подает воду с температурой t . Расход воды составляет Q . Диаметр всасывающей трубы d , длина l. Труба 2 имеет два поворота по 90º и приемный клапан 3. Материал трубы задан, давление на свободной поверхности жидкости принять равным

Определить максимально возможную высоту установки насоса h над уровнем воды, исходя из условия, что давление воды при входе в насос должно быть на выше давления парообразования.

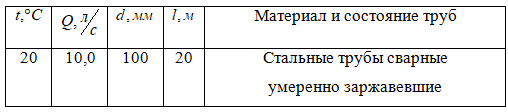

Исходные данные

Решение:

Составляем уравнение Бернулли для сечений 1-1, проходящему по свободной поверхности воды и 2-2, проходящему в месте присоединения всасывающего трубопровода к насосу, относительно плоскости сравнения 1-1 (рис. 4.1):

где и - давление в сечениях 1-1 и 2-2 соответственно, - плотность воды при - ускорение свободного падения, так как уровень воды в баке постоянный, - скорость в сечении 2-3, , прини...
