Центробежный насос, характеристика которого задана (табл.2), подает воду на геометрическую высоту Hг. Температура подаваемой воды T = 20°C. Трубы всасывания и нагнетания соответственно имеют диаметр dв и dн, а длину lв и lн.

31 октября 2024
Гидравлика

Условие:

Центробежный насос, характеристика которого задана (табл.2), подает воду на геометрическую высоту Hг. Температура подаваемой воды T = 20°C. Трубы всасывания и нагнетания соответственно имеют диаметр d_в и d_н, а длину l_в и l_н. Эквивалентная шероховатость = 0,06 мм. Избыточное давление в нагнетательном резервуаре в процессе работы насоса остается постоянным и равно р₀.

При построении характеристики насосной установки из местных гидравлических сопротивлений учесть плавные повороты труб с радиусами R = 2d, сопротивление задвижки с коэффициентом местного сопротивления и вход в резервуар.

Найти рабочую точку при работе насоса на сеть. Определить, как изменяются напор и мощность насоса при уменьшении задвижкой подачи воды на 20%.

Таблица 2.

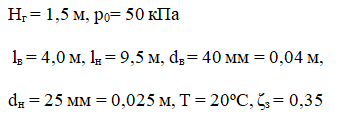

Дано:

Найти:

Решение:

Для создания необходимого напора (давления) нужно иметь:

где H_г геометрическая высота нагнетания; (р₂ р₁) разность давлений (избыточных или абсолютных) в напорном и приемном резервуарах; Shп сумма потерь напора во всасывающем и нагнетательном трубопроводах, = 998 кг/м³[2].
