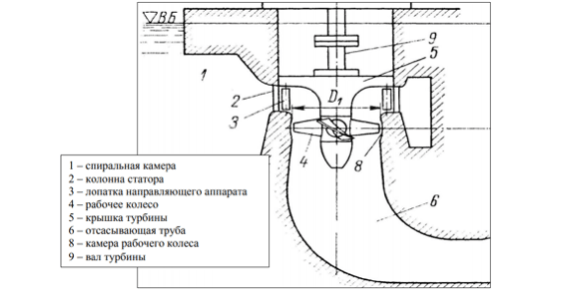

Для заданной на рисунке геометрии проточной части осевой гидротурбины рассчитать и построить треугольники скоростей на входе и выходе рабочего колеса для указанных параметров режима и трех поверхностей тока. При расчете принять: 1. Гидравлический КПД

Для заданной на рисунке геометрии проточной части осевой гидротурбины рассчитать и построить треугольники скоростей на входе и выходе рабочего колеса для указанных параметров режима и трех поверхностей тока.

При расчете принять:

1. Гидравлический КПД ηг = 90%;

2. Средний радиус вычислять из выражения - Rср = √0.5(Rпер2 + Rвт2).

3. Желательную циркуляцию на выходе из колеса назначать следующим образом:

втулочная поверхность - Г2 = 0;

средняя поверхность - Г2 = 0,05Г1;

периферийная поверхность - Г2 = 0,1Г1.

4. Ориентируясь на полученные значения углов потока, показать характер кривизны и направление движения профиля решетки.
