решение задачи на тему:

Гидравлическая система пресса-подборщика состоит из: силового цилиндра, соединительных трубопроводов, распределителя, нагнетательного трубопровода. Определить усилие N, создаваемое поршнем силового цилиндра при работе пресса-подборщика.

Дата добавления: 09.08.2024

Условие задачи

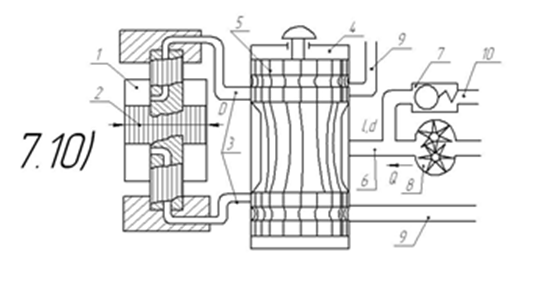

Гидравлическая система пресса-подборщика с боковой подачей ППБ-13 состоит из следующих основных элементов: силового цилиндра 1 с поршнем 2 диаметром D, соединительных трубопроводов 3, распределителя 4 с золотником 5, нагнетательного трубопровода 6 длиной l и диаметром d, предохранительного клапана 7, насоса 8 с подачей Q, и сливные трубопроводы 9 и 10. Давление на выходе насоса принять р.

Дано: l = 12 м, d = 15,8 мм = 0,0158 м, ν = 0,19 см2/с = 0,19·10-4 м2/с,

γ = 8,6 кН/м3, D = 50 мм = 0,05 м, Q = 135∙10-6м3/с,

р = 5,2 МПа, = 15%h

Найти:

N = ?

Определить усилие N, создаваемое поршнем силового цилиндра при работе пресса-подборщика.

Ответ

1. Определим площадь цилиндра по формуле:

2. Площадь сечения нагнетательного трубопровода:

3. Потери по длине трубопровода определим по формуле

Потяни
