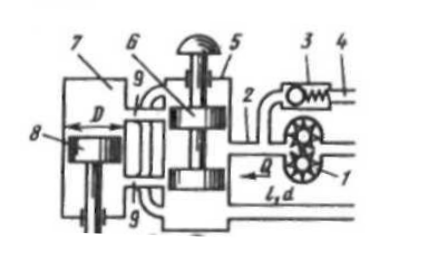

Гидравлическая система рулевого управления трактора К-700 состоит из насоса l, подключенного к нагнетательному трубопроводу 2, предохранительного (перепускного) клапана 3, установленного на сливном трубопроводе 4, гидрораспределителя 5 с размещенным в нем золотником 6 и силового цилиндра 7 с поршнем 8. Распределитель соединен с силовым цилиндром трубопроводами 9, а полости распределителя сообщаются между собой с помощью трубопроводов 10.

Определить усилие N, создаваемое поршнем силового цилиндра для удержания трактора в горизонтальном положении при его работе на склоне, если давление на выходе шестеренного насоса р, диаметр поршня цилиндра D, длина нагнетательного трубопровода l, диаметр его d. В качестве рабочей жидкости используется автотракторное масло с кинематической вязкостью v и удельным весом λ. Принять местные потери напора равными 25 % потерь на трение по длине нагнетательного трубопровода. Подача насоса Q.

Длина нагнетательного трубопровода l,м-10

Диаметр нагнетательного трубопровода d, мм-12,5

Кинематическая вязкость v, см²/с-0,2

Удельный вес жидкости λ,Н/м³-8620

Диаметр поршня цилиндра D, мм-60

Подача насоса Q · 10^-6 м³/с -135 Давление p, МПа-5,5
