Условие:

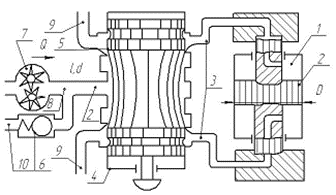

Гидросистема грядоделателя навесного ГН-2А имеет гидравлическую систему, включающую силовой цилиндр 1 (рабочее усилие которого N) с поршнем 2 диаметром D, соединенный трубопроводами 3 с распределителем 4, имеющего золотник 5, перепускной клапан 6, насос 7 с подачей Q, нагнетательный трубопровод 8 и сливные трубопроводы 9 и 10. Нагнетательный трубопровод имеет длину l и диаметр d. В качестве рабочей жидкости используется масло удельным весом γ и кинематической вязкостью ν.



Дано: N = 2,0 кН, l = 9,5 м, d = 15,8 мм,

ν = 0,20 см2/с, γ = 8,62 кН/м3,

D = 60 мм, Q = 90∙10-6 м3/с,

hм = 25%hl

р = ?

Решение:

Определим скорость движения жидкости в нагнетательном трубопроводе:

где площадь сечения нагнетательного трубопровода:

Определим число Рейнольдса.
