Горизонтальный трубопровод из стальных труб, имеет участок с параллельным соединением труб, состоящим из двух линий l1 и l2 и диаметром d1 и d2.

«Горизонтальный трубопровод из стальных труб, имеет участок с параллельным соединением труб, состоящим из двух линий l1 и l2 и диаметром d1 и d2.»
  • Гидравлика

Условие:

Горизонтальный трубопровод из стальных труб, имеет участок с параллельным соединением труб, состоящим из двух линий l1 и l2 и диаметром d1 и d2. В точках В, С и D заданы расходы воды QВ, QС и QD.

Требуется:

1.  Установить диаметры труб на участках АВ и СD по предельным расходам.

2.  Определить распределение расходов по 1-ий и 2-й линиям параллельного соединения трубопроводов.

3.  Определить необходимый напор в точке А для обеспечения заданных расходов Qв, Qc и QD при заданном свободном напоре (превышении пьезометрической линии над поверхностью земли) в конце трубопровода Нсв, если известны длины участков АВ и СD.

4.  Построить пьезометрическую линию по длине трубопровода.

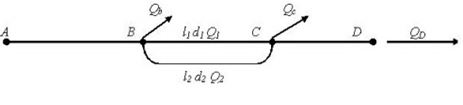

рис.4

Решение:

Дано: l1=300 м; l2=400 м; lАВ=600 м; lСD=600 м; d1=100 мм; d2=100 мм; QВ=7 л/с; QС=20 л/с; QD=5 л/с; Нсв=10 м.

QАВ = QВ + QС + QD =7+20+5=32 л/с;

QBC = QC + QD =20+5=25 л/с;

QCD =QD =5 л/с.

По расходу на участке СD определим диаметр трубопровода по предельным расходам по Приложению 2:

dCD = 100 мм.

Потеря напора на участке CD:

где КСD расходная характеристика трубопровода, опр...
