Условие задачи
Из открытого резервуара при постоянном напоре Н1 вода температурой t = 50°С вытекает с одной стороны в атмосферу по короткому трубопроводу диаметром d1 и длиной l1 с шероховатостью стенок Δ = 1 мм, задвижкой, коэффициент сопротивления которой ζ3 и на конце диффузором ζ диф = 0,9, площадь живого сечения которого за расширением S2 = 2S1, с другой стороны вода подается в другой резервуар через затопленный внешний цилиндрический насадок (насадок Вентури). Разность уровней между ними H. Насадок имеет диаметр dн длину lн = 5d1, и коэффициент расхода насадки μн. Определить:
1. Скорость истечения v2, расход воды Q2 и коэффициент гидравлического трения λ по короткому трубопроводу.
2. Расход через насадок QH.
Дано: l1 = 6 м, d1 = 0,8∙10-2 м,
dн = 1∙10-2 м, Н = 2 м, Н1= 6 м,
μн = 0,82, ζз = 2,5, Δ = 1 мм,
ζ диф = 0,9, S2 = 2S1
υ2 = ? Q2 = ? Qн = ? λ = ?
Ответ

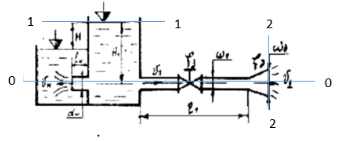

Составим расчетную схему:
Рис.1.
Запишем уравнение Бернулли в общем виде:
z- высота центра тяжести сечения над плоскостью сравнения 0-0, м;
- пьезометрическая высота, м;
