  4. Из резервуара (рис. 4.2), в котором поддерживаются постоянный уровень H=18 м и избыточное давление рм =100 кПа, подается в...

Из резервуара (рис. 4.2), в котором поддерживаются постоянный уровень H=18 м и избыточное давление рм =100 кПа, подается вода по трубопроводу, состоящему из двух последовательно соединенных труб, диаметры и длины которых с

«Из резервуара (рис. 4.2), в котором поддерживаются постоянный уровень H=18 м и избыточное давление рм =100 кПа, подается вода по трубопроводу, состоящему из двух последовательно соединенных труб, диаметры и длины которых с»
  • Гидравлика

Условие:

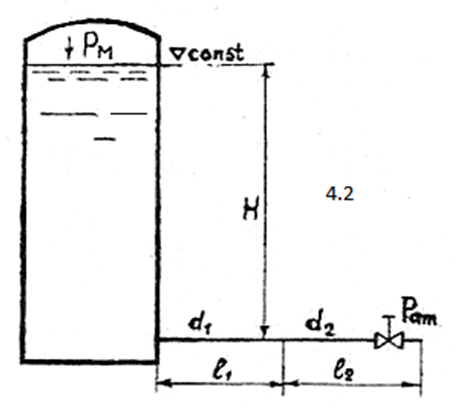

Из резервуара (рис. 4.2), в котором поддерживаются постоянный уровень H=18 м и избыточное давление рм =100 кПа, подается вода по трубопроводу, состоящему из двух последовательно соединенных труб, диаметры и длины которых соответственно равны d1=75 мм, d2 = 50 мм,l1=l2=20 м, а коэффициенты гидравлического трения их λ1=0,027, λ2 = 0,030. На конце второй трубы установлен конусный (поворотный) кран. Определить расход воды при угле поворота крана θ=20°.

Решение:

Дано: Н = 18 м, d1 = 75 мм = 0,075 м,

d2 = 50 мм = 0,05 м, рм = 100 кПа,

l1 = l2 = 20 м, 1 = 0,027, 2 = 0,030,

кр = 1,59 (по справочнику при = 20)

Q = ?

Составим уравнение Д. Бернулли для сечений 1-1 (по поверхности жидкости резервуара) и 2-2 (на выходе жидкости из трубопровода) относительно плоскости сравнения 0-0, совпадающей с осью трубопр овода.

Уравнение в общем виде:

где высота центра тяжест...
