Условие:
Определить давление Р2, если расход, протекающий по трубопроводу Q = 58 л/с, диаметры труб D1=100 мм и D2 =250 мм, а давление в начале трубопровода Р1= 323,4 кПа. Схема трубопровода приведена на рис. 5.

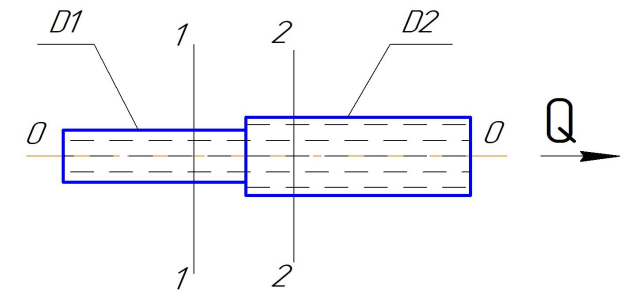

Рис. 5
Решение:
Для решения задачи составляем уравнение Бернулли для сечений 1-1 и 2-2. Плоскость сравнения проводим по оси трубопровода 0-0.
Где z1, z2 удельные энергии положения, z1= z2=0, м, так как плоскость сравнения проходит по оси трубопровода; Р1, Р2 давление в центрах тяжести живых сечений 1-1 и 2-2, м; средние скорости движения жидкости в живых сечениях 1-1 и 2-2, м/с; а1 и а2 коэффициенты кинетичес...
