Определить показание манометра рм, если расход жидкости Q = 50,24 л/с, высота подъёма уровня жидкости в пъезометре, открытом в атмосферу, составляет h = 240 мм, высота уровня жидкости Н = 1 м, плотность жидкости ρ

22 января 2025
Гидравлика

Условие:

Определить показание манометра р_м, если расход жидкости Q = 50,24 л/с, высота подъёма уровня жидкости в пъезометре, открытом в атмосферу, составляет h = 240 мм, высота уровня жидкости Н = 1 м, плотность жидкости ρ = 1000 кг/м³, отношение диаметров = 0,4. Потери напора не учитывать. Уровень воды в баке считать постоянным.

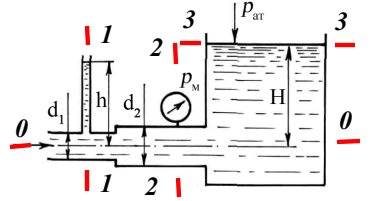

Рисунок 1

Решение:

Применим уравнение Бернулли для двух сечений 1-1 и 3-3 трубопровода. Плоскость сравнения проведем через ось трубопровода.

Учитывая, что большие размеры резервуара и считая скорость изменения уровня свободной поверхности равной нулю а также скорость в сечении 1-1 равна скорости в трубопроводе с диаметром d
